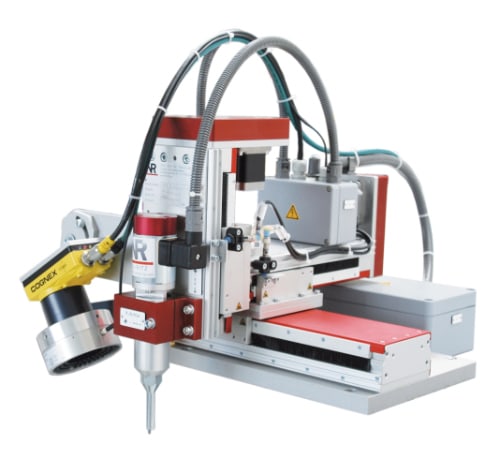

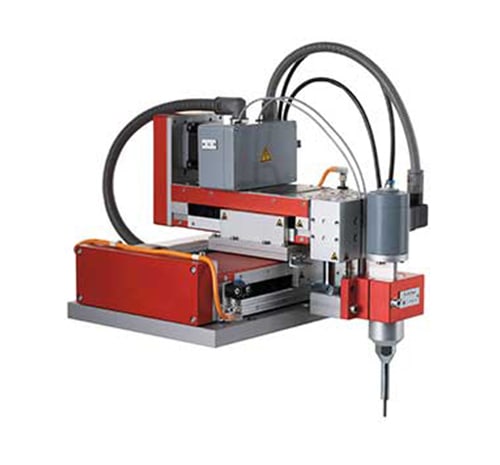

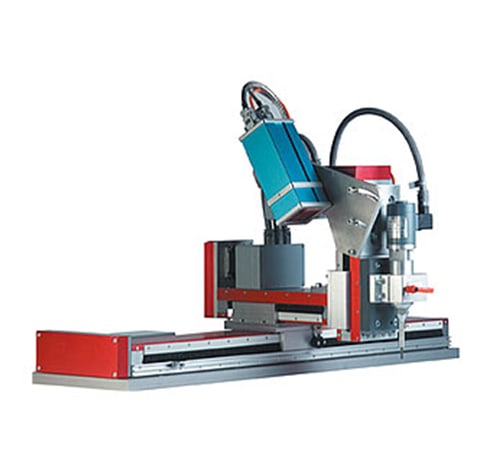

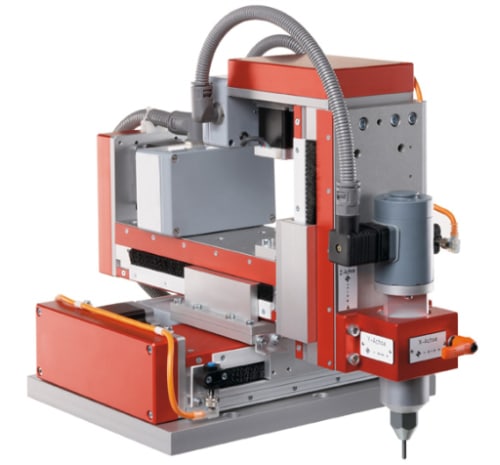

TSM-Baureihe zum Integrieren

Ritzpräger und Nadelpräger - von ganz klein bis ganz groß. Unsere TSM-Baureihe zum Integrieren lässt sich auch in ihren automatischen Fertigungsprozess einbauen. Wir setzen auf höchste Qualität.

Besondere Eigenschaften

  • Verfahrwege: alle Achsen (X, Y, Z) im 50 mm Raster, individuell nach Ihren Anforderungen
  • Die Z-Achse kann pneumatisch, mit Schrittmotor oder manuell gesteuert werden
  • Rund- und Linearachsen sind beliebig kombinierbar
  • Durch die Kreuzschlittenbauweise dient die Y-Achse als Zustell- und Beschriftungsachse
  • Die Markiereinheit muss nicht zusätzlich auf einen Zustellschlitten montiert werden
  • Elektromagnetischer Ritz- und Nadelprägekopf per Software umschaltbar
  • CNC-Ansteuereinheit NR 4001 bis maximal 4 Achsen
  • Kurze oder lange Nadelführung
  • Betriebssystem Windows
  • Beschriftungssoftware WinCamPro

Optionen

  • Gesteuerte Z-Achse
  • Pneumatische Z-Achse
  • Untergestell mit hydraulischer Höhenverstellung
  • CNC-Drehachse
  • Verlängerte Nadelführung
  • Kunden- und werkstückpezifische Ausstattungen
  • Nadelbruchkontrolle
  • Elektrische Werkstückoberflächenerfassung
  • Typenschilderautomaten
  • Datamatrix-Lesesysteme
  • Konstruktive Sonderlösungen (automatische Teile Zu- und Abführung, Spannvorrichtungen

Technische Daten: TSM-Baureihe zum Integrieren

Markierbereich X-Achse: 50 bis 800 mm
Y-Achse: 50 bis 400 mm
Z-Achse: 50 bis 400 mm
Sondergrößen auf Kundenwunsch
Untergestell mit hydraulischer Höhenverstellung (optional) 150 mm/300 mm
Geschwindigkeit (Eilgang) max. 120 mm/s
Auflösung 0,005 mm
Weitere Daten, z. B. für eine 3-Achskonfiguration TSM15-5-5I (X150 Y50 Z50 mm)
Gewicht ca. 20 kg
Maße (inkl. Schutzschläuche) ca. 370 x 500 x 400 mm
Elektrischer Anschluss 230 V, 50 Hz / 800 VA
Druckluft bei pneumatischer Z-Achse 4-6 bar
Software WinCamPro inklusive
