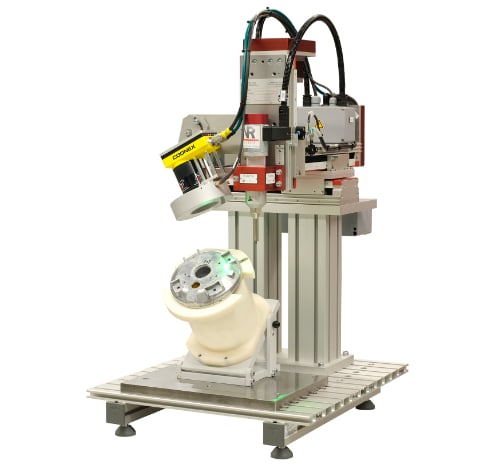

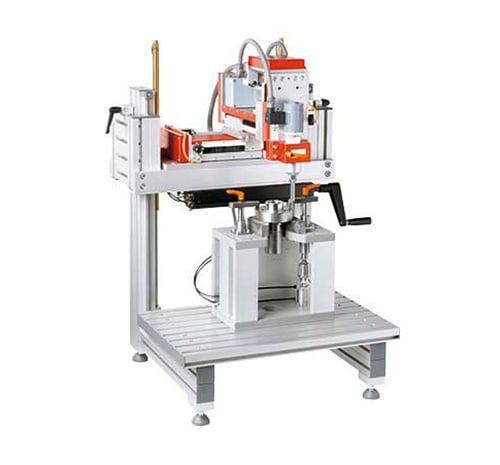

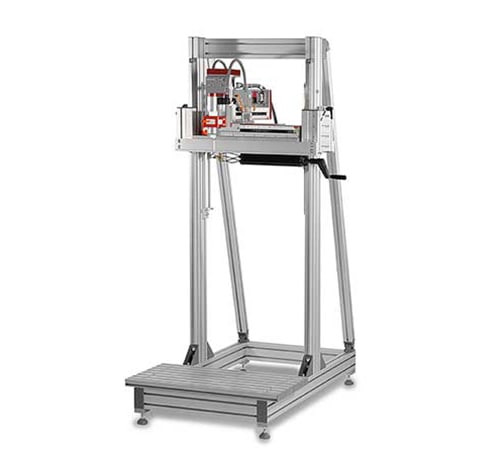

TSM-Baureihe mit Untergestell

Von ganz klein bis ganz groß. Wir haben bestimmt auch für Sie ein passendes Modell. Sondergrößen sind ebenfalls realisierbar.

Besondere Eigenschaften

  • Verfahrwege: X 150, Y 100, Z 100 (optional), weitere Achslängen auf Anfrage
  • Die Z-Achse kann pneumatisch oder mit Schrittmotor gesteuert werden
  • Rund- und Linearachsen sind beliebig kombinierbar
  • Elektromagnetischer Ritz und Nadelprägekopf per Software umschaltbar
  • CNC-Ansteuereinheit NR 4001 bis maximal 4 Achsen
  • Kurze oder lange Nadelführung
  • Betriebssystem Windows
  • Beschriftungssoftware WinCamPro

Optionen

  • Gesteuerte Z-Achse
  • Pneumatische Z-Achse

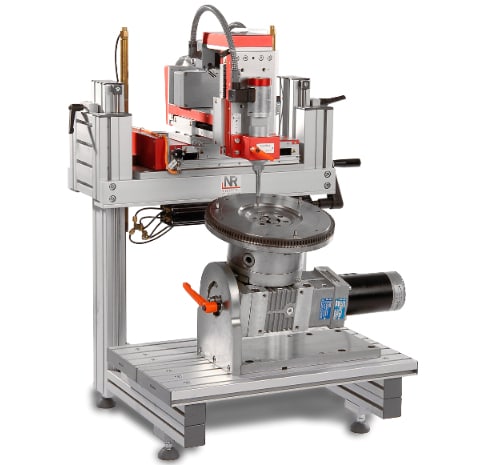

  • CNC-Drehachse
  • Kunden- und werkstückpezifische Ausstattungen
  • Elektrische Werkstückoberflächenerfassung
  • Werkstückspannsysteme
  • Datamatrix-Lesesysteme
  • Konstruktive Sonderlösungen (automatische Teile Zu- und Abführung, Spannvorrichtungen

Technische Daten: TSM mit Untergestell

Markierbereich X-Achse: 150/200/250 mm
Y-Achse: 100/150/200 mm
Z-Achse: 50/100/150 mm
Sondergrößen auf Kundenwunsch
Untergestell mit hydraulischer Höhenverstellung 150 mm/300 mm
Pneumatische Z-Achse (optional) bis 100 mm
Geschwindigkeit max. 120 mm/s
Auflösung 0,005 mm
Weitere Daten, z. B. für eine 2-Achskonfiguration TSM15-10-15M (X150 Y100 Z150 mm manuell)
Gewicht ca. 50 kg
Maße (inkl. Schutzschläuche) ca. 570 x 700 x 610 mm
Elektrischer Anschluss 230 V, 50 Hz, 800 VA
Tisch-Aufspannbereich 560 x 270 mm
Software WinCamPro inklusive
